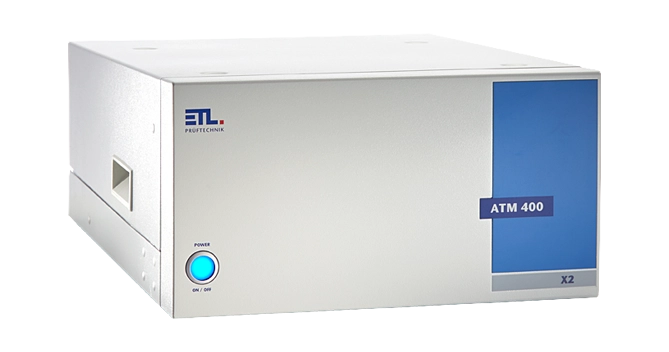

Adapter in Systemgehäuse ATM zur Überprüfung von Prüfsystemen mit folgenden Prüfarten:

• HV-Prüfung: Auslösestrom ca. 1 mA bei 1 000 V AC
• ISO-Prüfung: Widerstandswert ca. 1 MOhm bei 500 V DC
• PE-Prüfung: Widerstandswert ca. 100 mOhm

Anwendung und Funktion:

• Regelmäßige Einschleusung anstelle eines Prüfobjekts
• Nachweis der einwandfreien Funktion des Prüfsystems
• Automatischer Prüfablauf und Steuerung durch das Prüfgerät über Schnittstelle
• Inklusive Dummy-Prüfplan mit automatischer Prüfung von Gut- und Schlecht-Ergebnissen

Kontaktierung:

• Der Adapter wird permanent in die Zuleitungen zum Prüfobjekt integriert.
• Eingebaut im Systemgehäuse ATM

Eingangsseite mit fest installierten Leitungen:

• HV1/L1: Kabel HVK06C mit Stecker HVP06C
• PEX: Kabel HVK06C mit Stecker HVP06C
• PEP7: PE-Prüfleitung, 7-polig
• Die Leitungen sind ca. 1 m lang

Ausgangsseite:

• HV1/L1: HV-Steckdose HVS06C
• PEX: HV-Steckdose HVS06C
• PEP7: Anschlussbuchse, 7-polig

Werkskalibriert, inklusive Kalibrierzertifikat
