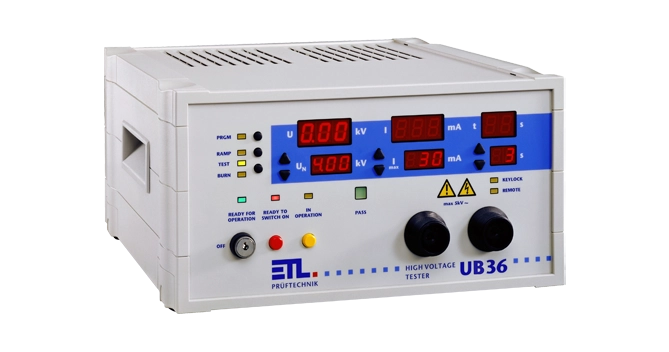

Technische Daten, Geräteeigenschaften
Prüfspannung:
Einstellbereich:
100 - 5 000 V AC
Auflösung, Digit:
10 V
Messunsicherheit, Genauigkeit:
1 % vom Messwert +/- 2 Digits
Frequenz der Spannung:
50 Hz / 60 Hz, abhängig vom Netz
Kurvenform:
sinusförmig gemäß EN 61180, elektronisch erzeugt
Spannungsstabilität:
Ausgangsspannung geregelt, PI-Regler
Nullspannungsschalter:
Ein- und Ausschalten der Prüfspannung erfolgt im Nulldurchgang
Rampenfunktion:
frei programmierbar
Istwert-Anzeige:
LED-Display 13 mm, rot
Sollwert-Anzeige:
LED-Display 10 mm, rot
Prüfstrom:
Einstellbereich, Grenzwert:
0,5 - 2,5 mA
Auflösung, Digit:
0,1 mA
Messunsicherheit:
1 % vom Messwert +/- 3 Digits
Sicherheitsstrombegrenzt:
< 3 mA, gemäß EN 50191
Istwert-Anzeige:
LED-Display 13 mm, rot
Sollwert-Anzeige:
LED-Display 10 mm, rot
Prüfzeit:
Einstellbereich Prüfzeit:
1 s - 99 min, unendlich
Einstellbereich Rampenzeit:
0,5 s - 99 s
Auflösung bis 10 s:
0,1 s (Digit)
Auflösung Anzeige > 10 s:
1 s
Messunsicherheit:
+/- 1 Digit
Start der Prüfzeit:
Start der Prüfzeit erfolgt erst nach vollständigem Erreichen der Prüfspannung
Minimale Prüfzeit
1 s
Istwert-Anzeige:
LED-Display 13 mm, rot
Sollwert-Anzeige:
LED-Display 10 mm, rot
Allgemeine Gerätedaten:
Eingangsspannung:
230 V, 50 Hz / 60 Hz
Netzanschluss:
Schuko-Stecker
Toleranz Eingangsspannung:
+/- 10 %
Stromaufnahme:
max. 8 A
Sicherung:
8 A, T, 5 x 20 mm, 250 V
Anzeigen:
LED, permanente Anzeige der Soll- und Istwerte
Einstellung der Prüfparameter:
manuell oder vollautomatisch über Schnittstelle (Windows DLL, ASCII, .net framework assembly, DataView)
Speicherung von Prüfparameter:
15 Prüfparametersätze frei programmierbar
Fehlersignalisierung:
akustisch, optisch und über Schnittstelle
Ausgänge an der Gerätefront:
2 x Hochspannungsausgänge (2-polig)
Abmessungen (B x H x T):
308 x 168 x 273 mm
Gewicht:
ca. 13,1 kg
Gehäuse:
Kunststoff, RAL 7035
Grundausstattung bei Lieferung:
Bedienungsanleitung, Netzkabel, Sicherheitskreisstecker
Kalibrierung:
Werkskalibrierung inkl. Kalibrierschein
DAkkS-Kalibrierung optional erhältlich
Umgebungsbedingungen:
Gehäuse:
IP20
Luftfeuchte:
max. 80 %, nicht kondensierend
Zulässiger Temperaturbereich:
+ 5 bis + 40 °C
Max. Höhe über dem Meeresspiegel
2 000 m
Kühlung:
passiv, aktive Kühlung optional erhältlich
Schnittstellen:
Control- / Digital-IO:
Start, Stopp, Ergebnis GUT, Ergebnis FEHLER und Prüfung läuft
Fernsteuerschnittstelle RS232:
Computeranschluss sowohl für Terminalprogramm und Softwareansteuerung, als auch wahlweise zum Betrieb eines Protokolldruckers
CAN Schnittstelle:
zur Erweiterung des Prüfsystems für ergänzende Features und weitere ext. Ausbaustufen
Erweiterte Funktionen:
Rampenfunktion:
Die Spannungsrampe ist frei programmierbar. Die Spannung wird rampenförmig auf die gewünschte Prüfspannung gefahren, erst dann beginnt die Prüfzeit.
Fehlererkennung:
Abschaltung über Grenzwert und Peak Detection
Kontaktierungsüberwachung:
Überwachung der Kontaktgabe zum Prüfobjekt bei geeigneter Kontaktierungsvorrichtung (4-polig)
Deutsche Patente: 100 11 466.0 und 100 11 345.1
Europäische Patente: 01 105 568.8 und 01 105 567.0
Leiterbruchüberwachung:
Überwachung der Prüfleitungen auf Unterbrechung
Deutsche Patente: 100 11 466.0 und 100 11 345.1
Europäische Patente: 01 105 568.8 und 01 105 567.0
Minimalstromüberwachung:
Überwachung eines voreingestellten Mindeststroms während der Prüfung
Startautomatik:
Die ETL-Prüfpistole HTP06C überwacht über einen speziellen HW-Aufbau die Kontaktierung zum Prüfobjekt.
Deutsche Patente: 100 11 466.0 und 100 11 345.1
Europäische Patente: 01 105 568.8 und 01 105 567.0
Erweiterter Geräte-Setup:
Rampenfunktion:
individuell konfigurierbar
Rampenoptionen:
Rampenzeit und Art des Rampenabfalls konfigurierbar
Tastatursperre:
individuell konfigurierbar
Signal-Konfigurator:
individuelle Konfiguration der digitalen Ergebnisausgänge
Buzzer-Optionen:
individuelle Konfiguration der akustischen Signale
LED-Anzeige:
Helligkeit der Anzeigeelemente
Startoptionen:
individuelle Einstellung der Startmodi
Sprach und Modusauswahl für externen Drucker:
Ausdruck bei IO, NIO, immer oder abgeschaltet
Format: Streifenausdruck oder CSV-Format
Startoptionen für die Prüfung:
Start- und Stoppsignal durch Prüfpistole:
Spezielle Startautomatik in 4-Leiter-Technik Der Start der Prüfung (Einschalten der Prüfspannung) erfolgt erst, wenn beide Prüfpistolen sicher kontaktiert sind.
Start über Sicherheitskreis:
Start der Prüfung erfolgt durch das Schließen des Prüfkäfigs
Starttaster am Gerät:
Start der Prüfung erfolgt durch Taste an der Gerätefront
Start über serielle Schnittstelle:
Start erfolgt durch übergeordnete Steuerung (SPS oder PC)
Start über digitale Schnittstelle:
Start über digitales IO wie z.B. SPS, Fußschalter, Taster, etc. ...
Startoptionen:
individuelle Einstellungen der Startmodi
Anschlüsse - Prüfobjekt, Sicherheitskomponenten:
Hochspannungsausgänge:
Die Kontaktierung erfolgt über 2 potenzialfreie Hochspannungsausgänge (HV-Einbaubuchsen HVS06C). Die Ausgänge sind jeweils 2-polig (A Ø 6 mm, I Ø 2 mm) ausgeführt. In einer automatisierten Umgebung kann so eine Kontaktierungsüberwachung erreicht werden.
Sicherheitskreis:
zur Implementierung des geeigneten Sicherheitskreises gemäß EN 50191
Signalleuchtenanschluss:
zum Anschluss einer Signalleuchtenkombination gemäß EN 50191
Elektrische Sicherheit und Normen:
EN 61010-1:
Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte
EN 61326-1:
elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen
EN 61000-3-3 / EN 61000-3-2:
Elektromagnetische Verträglichkeit (EMV)
EN 50191:
Errichten und Betreiben elektrischer Prüfanlagen
Verschmutzungsgrad:
2
Schutzklasse:
1
Schnittstellen
Control-Schnittstelle / Digital IO:
Digitales Interface zum Anschluss einer SPS, eines Fußtasters oder eines Ergebnis- bzw. Bedienpanels mit Signalen wie Start, Stopp, Ergebnis Gut / Fehler und Prüfung läuft.
RS232 / PC-Schnittstelle:
Zur Anbindung an den PC. Alle Prüfparameter sind von der übergeordneten Steuerung einstellbar - die gewünschten Prüfsollwerte werden vom Gerät selbsttätig eingestellt. Die Schnittstelle erlaubt ferner die permanente Datenerfassung sowie die Kontrolle von Statusinformationen. Auf PC-Seite stehen Ihnen das Datenmanagement-Paket DataView oder Treiber (Windows DLL, ASCII, .net framework assembly) für Ihre eigene PC-Applikation zur Verfügung.
RS232 / ASCII-Ausdruck:
Für direkten Anschluss an ein Terminalprogramm oder einen Protokolldrucker. Alternativ zur PC Fernsteuerung überträgt das Prüfgerät permanent die Ergebnisse im ASCII-Format. Die Sprache des Ausdrucks ist einstellbar.
CAN-Interface:
Zur Erweiterung des Prüfsystems für ergänzende Features und weitere Ausbaustufen. Über diese Schnittstelle lassen sich beliebig viele ETL-Geräte und CAN-Komponenten miteinander verknüpfen und fernsteuern.
Sicherheitskreis:
Zur Implementierung des geeigneten Sicherheitskreises gemäß EN 50191. Es stehen 3 verschiedene Beschaltungsmöglichkeiten zur Verfügung, um normgerecht mit Prüfpistolen, Prüfkäfig oder innerhalb einer Transferstraße zu prüfen.
Signalleuchtenanschluss:
Zum Anschluss einer Signalleuchtenkombination mit jeweils einem roten und einem grünen Rundumlicht gemäß EN 50191.
