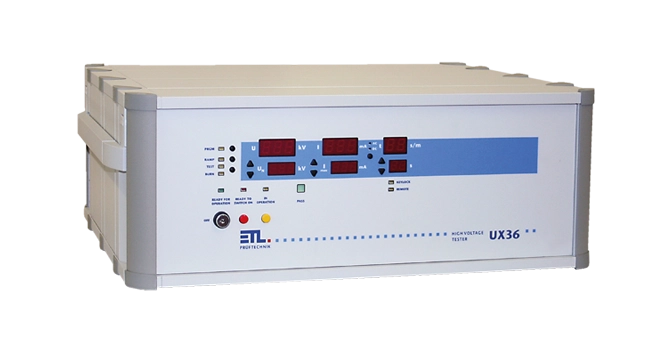

Hochspannungsprüfgerät UX36 - 6 kV AC / 200 mA / 1200 VA mit Trockentrafo

  • Abschaltung über Grenzwert und Peak Detection
  • Rampenfunktion, Tastatursperre, Minimalstromüberwachung
  • Fernsteuerbar (ASCII, Windows DLL, .NET Framework Assembly, DataView)
  • Source-Sense-Betrieb, Startautomatik für Prüfpistolen
  • Kontaktierungs- und Kabelbruchüberwachung
  • 15 frei programmierbare Parametersätze
  • Fehlermeldung: Akustisch, optisch und über Schnittstelle
  • Sicherheitskreis mit zwei zwangsgeführten Sicherheitsrelais

Hochspannungsprüfgerät UX36 - 6 kV AC / 200 mA / 1200 VA mit Trockentrafo

Serie36 | Einzelprüfgeräte
Mehr Informationen
Artikel-Nummer 202351
HV AC - Hochspannungsprüfung 100,0 - 6000 V AC, 0,50 - 200 mA, potenzialfrei, Rampe
VERGLEICHEN



Abschaltung über Grenzwert und Peak Detection
Es stehen mehrere Kriterien zur Verfügung, um Isolationsfehler zuverlässig zu erkennen. Neben dem
Überschreiten des Stromgrenzwertes führt auch das Ansprechen einer speziellen Überstromerkennung zum
Fehler. So können auch energiearme Durchschläge sicher erkannt werden.

Rampenfunktion und Erkennung der Durchschlagsspannung
Die Spannungsrampe ist zuschaltbar, die Parameter (wie z. B. Anstiegs- und Abfallzeit) sind frei wählbar. Die
Rampenfunktion sorgt für eine besonders schonende Prüfung und wird zwingend benötigt, wenn eine
Produktnorm einen speziellen Spannungsverlauf vorschreibt. Nebenbei wird der Spannungswert, bei dem ein
Fehler erkannt wurde, blinkend im Display festgehalten.

Tastatursperre
Die Tastatursperre verhindert ein versehentliches Verstellen der Prüfparameter und kann individuell
konfiguriert werden. Als Beispiel können alle Tasten gesperrt werden oder einzelne Funktionen (z. B. Aufruf
von Prüfprogrammen) weiterhin erlaubt sein.

Prüfgerät für den „Stand-Alone-Betrieb“ oder zur Fernsteuerung über Schnittstellen
Das Prüfgerät kann über eine PC-Software (Bedienoberfläche ETL DataView), eine kundeneigene Applikation
(DLL, C#, .NET, LabVIEW), einfache Befehlsparameter (ASCII) oder digital von einer SPS aus (Digital-IO)
ferngesteuert werden.


Startautomatik
Das Startsignal wird durch Andrücken der Prüfpistolen (Patent) ausgelöst. Die Spannung wird erst
eingeschaltet, wenn beide Prüfspitzen sicher mit dem Prüfobjekt kontaktiert sind. Das bewahrt das Prüfobjekt
vor Überspannungsspitzen und stellt die geforderte Prüfzeit sicher.

Überwachung der Prüfleitungen auf Leiterbruch und Überwachung der Kontaktgabe zum Prüfobjekt
Die Hochspannungsleitungen sind in 4-Leiter-Technik (Source-Sense) ausgeführt, um ein Maximum an
Prozesssicherheit zu erreichen (Patent).
Frei programmierbare Parametersätze
15 frei programmierbare Parametersätze stehen für sicheres und schnelles Wechseln der Prüfparameter zur
Verfügung.

Fehlermeldung: Akustisch, optisch und über Schnittstelle
Fehlerhafte Prüfobjekte können so sicher erkannt werden. Zusätzlich wird blinkend die Fehlerart dargestellt.


Sicherheitskreis mit zwei zwanggeführten Sicherheitsrelais
Die Sicherheitstechnik ist - wie in EN 50191 gefordert - ausgeführt


Messung von Strom und Spannung direkt auf der Hochspannungsseite

Die Direktmessung sorgt für absolut präzise Prüfergebnisse.


Geregelte Prüfspannung

Die kontinuierliche PI-Regelung sorgt für eine konstante Prüfspannung unabhängig von
Netzspannungsschwankungen.


Hochspannung potenzialfrei

Die Potenzialfreiheit des Prüfgerätes ist Voraussetzung für den Betrieb mit Prüfpistolen und
gewährleistet höchste Sicherheit für die Prüfperson.


Individuelle Einstellung von

Startoptionen, Tastatursperre, Sprach- und Modusauswahl für externen Drucker, Verhalten der digitalen Einund Ausgänge, Rampenoptionen, Optionen der Kontaktierungs- und Kabelbruchüberwachung, Helligkeit der
Anzeigeelemente u.v.m.


Updatefähig über Schnittstelle

Für kundenspezifische Änderungen und Updates
