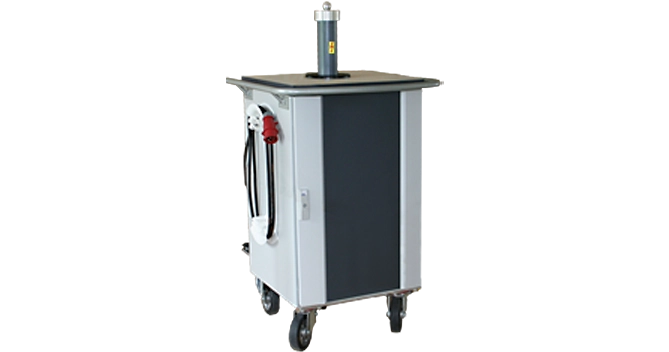

Kompensationsdrossel für den Betrieb zusammen mit einer Zweiteilige Hochspannungs-Wechselstrom-Prüfanlage (Zweiteilige Prüfanlage ZPA-AC-55-0400-OGW, Art.-Nr. 213329) zur Prüfung der Spannungsfestigkeit. Die Kontaktierung erfolgt über Hochspannungskabel zum Zweiteiligen Prüfanlage. Die Anlage ist in einem mobilen Prüfwagen untergebracht. Der Spannungsabgriff erfolgt am Leistungsteil über einen oben herausgeführten Tubus. Das Gehäuse ist mit großen Gummireifen (160 mm) ausgestattet.

Parameter:

• Prüfspannung von 1 ... 55 kV AC
• Nutzbarer Strommessbereich von von 400 - 1.000 mA

Technik und Allgemeines:

• 1-ph HS-Drosselspule TEG 520x480 - 33.0 kVAr
• Anschluss über oben herausgeführten Tubus - 55 kVeff - 600 mA / 50/60 Hz
• Bauform : eingebaut in Oelkessel - Betriebsart : DB
• Kühlung : AN - Eisenverluste : 482 W
• Kupferverluste : 170 W
