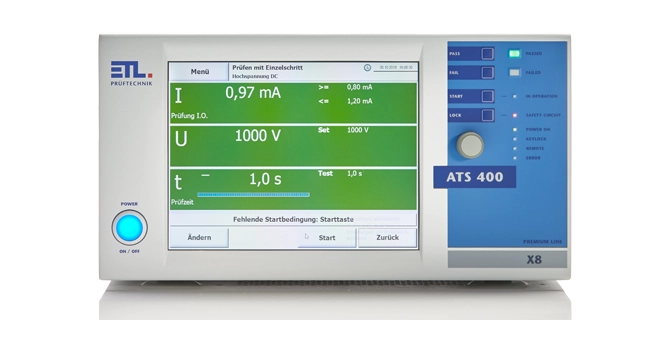

ATS400 UHIP-507032

  • Vollelektronisches Prüfsystem für Produktion und Labor
  • Menügesteuerte Prüfabläufe: Manuell oder vollautomatisch
  • 5 verschiedene Bedienvarianten frei wählbar
  • LAN, USB, RS232, CAN, VGA, DIGITAL-IN/OUT, Analog-IN/OUT,PROFINET RT, Frequenz-IO (abh. von der Bedienvariante)
  • Prüfaufgabe frei programmierbar: Parameter, Grenzwerte, Startoptionen, Bedienerhinweise, Ablaufoptionen, …
  • Fernsteuerbar (Windows DLL, ASCII, .NET Framework Assembly, LabVIEW via .NET Framework Assembly, DataView, Digital-IO)
  • Erweiterungsmodule wie Matrix, AC- und DC-Quellen, heiße HV, Kontaktierungen, …
  • CE konform, normgerechte Sicherheitstechnik wie in EN 50191 gefordert, einziges System mit TÜV zertifiziertem Sicherheitskreis bis PLe

ATS400 UHIP-507032

Produkte
Mehr Informationen
Artikel-Nummer 211720
HV AC - Hochspannungsprüfung 100,0 - 5000 V AC, 0,01 - 100,00 mA (opt. ab 1 nA), potenzialfrei, Rampe, Entladungsüberwachung, Kontaktüberwachung
ISO - Isolationsprüfung 150,0 - 7000 V DC, 500,0 kΩ - 400,0 MΩ (opt. 10 GΩ), potenzialfrei, Rampe, Entladungsüberwachung, Kontaktüberwachung
PE - Schutzleiterprüfung 2,0 - 32,0 A AC/DC (opt. bis 40 A), 1 - 500 mΩ, < 12 V, 4-Leiter Messtechnik
Aussenabmessungen (BxHxT) Langgehäuse: 400 x 210 x 525 mm
Kontaktierungsoptionen CCG
VERGLEICHEN

Hochspannungsprüfung HV-AC 5 000 V AC - 100 mA:

Prüfspannung:

Einstellbereich:
100 - 5 000 V AC
Auflösung, Digit:
10 V
Messunsicherheit, Genauigkeit:
1 % vom Messwert +/- 2 Digits
Frequenz der Spannung:
45,0 - 65,0 Hz, Schrittweite 0,1 Hz
Kurvenform:
sinusförmig gemäß EN 61180, elektronisch erzeugt
Spannungsstabilität:
Ausgangsspannung geregelt, PI-Regler
Leistung, Spannungsführung:
> 500 VA, inkl. aktiver Entladung
Einschalten Prüfspannung:
Ein- und Ausschalten der Prüfspannung erfolgt im Nulldurchgang
Rampenfunktion:
frei programmierbar von 0,2 s bis 6 000 s, inkl. Startspannung


Prüfstrom:

Einstellbereich Grenzwert:
0,1 - 100,0 mA
Einstellbereich Minimalstrom:
0,0 - 100,0 mA
Auflösung, Digit:
0,1 mA
Messunsicherheit:
1 % vom Messwert +/- 3 Digits
Kurzschlussstrom:
> 200 mA


Prüfzeit:

Einstellbereich Prüfzeit:
0,5 s - 6 000 s, längere Prüfzeit als Option möglich
Einstellbereich Rampenzeit
0,2 s - 6 000 s
Auflösung:
0,1 s
Messunsicherheit:
+/-10 ms
Start der Prüfzeit:
Start der Prüfzeit erfolgt erst nach vollständigem Erreichen der Prüfspannung


Sonstiges:

Fehlererkennung:
über Limit Detection, Peak Detection und Arc Detection
Messung von Strom und Spannung:
direkt auf der Hochspannungsseite
Kontaktierungsüberwachung *:
Überwachung der Kontaktgabe zum Prüfobjekt bei geeigneter Kontaktierungsvorrichtung (4-polig)
Leiterbruchüberwachung *:
Überwachung der Prüfleitungen auf Leiterbruch
Startautomatik Prüfpistolen *:
das Startsignal wird durch Andrücken der Prüfpistolen ausgelöst
Erdbezug:
Potentialfrei, für Betrieb mit Prüfpistolen geeignet, gemäß EN 50191
* Patente: DE: 100 11 466.0 und 100 11 345.1, EU: 01 105 568.8 und 01 105 567.0

Isolationsprüfung ISO-DC 7 000 V DC - 400 MOhm

Prüfspannung:

Einstellbereich:
100 - 7 000 V DC
Auflösung, Digit:
10 V
Messunsicherheit, Genauigkeit:
1 % vom Messwert +/- 2 Digits
Gleichspannung:
Gleichgerchtete AC-Spannung, elektronisch erzeugt
Spannungsstabilität:
Ausgangsspannung geregelt, PI-Regler
Leistung, Spannungsführung:
> 500 VA, vollelektronisch, inkl. aktiver Entladung und Entladungsüberwachung
Rampenfunktion:
frei programmierbar von 0,2 s bis 6 000 s, inkl. Startspannung


Widerstand:

Einstellbereich:
0,50 - 400 MΩ
Messbereich 1:
0,50 - 1,99 MΩ
Auflösung, Digit:
0,01 MΩ
Messunsicherheit, Genauigkeit:
1 % vom Messwert +/- 3 Digits
Messbereich 2:
2,0 - 99,9 MΩ
Auflösung, Digit:
0,1 MΩ
Messunsicherheit, Genauigkeit:
2 % vom Messwert +/- 3 Digits
Messbereich 3:
100 - 400 MΩ
Auflösung, Digit:
1 MΩ
Messunsicherheit, Genauigkeit:
4 % vom Messwert +/- 3 Digits


Prüfzeit:

Einstellbereich Prüfzeit:
0,5 s – 6 000 s, längere Prüfzeit als Option möglich
Einstellbereich Rampenzeit
0,2 s – 6 000 s
Auflösung:
0,1 s
Messunsicherheit:
+/-10 ms
Start der Prüfzeit:
Start der Prüfzeit erfolgt erst nach vollständigem Erreichen der Prüfspannung


Sonstiges:

Messung von Strom und Spannung *:
direkt auf Hochspannungsseite
Kontaktierungsüberwachung *:
Überwachung der Kontaktabgabe zum Prüfobjekt bei geeigneter Kontaktierungsvorrichtung (4-polig)
Leiterbruchüberwachung *:
optional erhältlich
Startautomatik Prüfpistolen *:
das Startsignal wird durch Andrücken der Prüfpistolen ausgelöst
Erdbezug:
potentialfrei, für Betrieb mit Prüfpistolen geeignet, gemäß EN 50191
* Patente: DE: 100 11 466.0 und 100 11 345.1, EU: 01 105 568.8 und 01 105 567.0

Schutzleiterprüfung PE-AC/DC 32 A - 500 mOhm

Widerstand:

Einstellbereich:
1 - 500 mΩ
Auflösung, Digit:
1 mΩ
Messunsicherheit, Genauigkeit:
1 % vom Messwert +/- 3 Digits


Prüfstrom:

Einstellbereich:
2,0 - 32,0 A AC/DC (opt. bis 40 A)
Auflösung, Digit:
0,1 A
Messunsicherheit, Genauigkeit:
1 % vom Messwert +/- 3 Digits
Kurvenform:
sinusförmig, vollelektronisch erzeugt und geregelt


Prüfspannung:

Leerlaufspannung:
6 - 12 V
Auflösung, Digit:
10 mV
Messunsicherheit:
1 % vom Messwert +/- 3 Digits
Auflösung, Einstellung:
1 V


Prüfzeit:

Einstellbereich Prüfzeit:
0,5 s - 6 000 s, längere Prüfzeit als Option möglich
Auflösung:
0,1 s
Messunsicherheit:
+/-10 ms
Start der Prüfzeit:
Start der Prüfzeit erfolgt erst nach vollständigem Erreichen der Prüfspannung


Sonstiges:

4-Leiter Messtechnik:
Prüfung mit getrenntem Strom- und Messpfad
Überwachung des Prüfstroms:
Überwachung auf Minimalstrom
Prüfspitze mit Starttaste:
Taste für Start der Messung (Prüfstrom wird erst nach Kontaktierung eingeschaltet)
Prüfspitze mit Ergebnisanzeige:
Ergebnisanzeige des Prüfergebnisses über Multi-Colour-LED (rot/grün)

Langgehäuse:

Abmessungen Gehäuse:
Etl-Prueftechnik_ATS400_Langgehaeuse

Abmessungen Gehäuse mit Winkelsteckern:
Etl-Prueftechnik_ATS400_Langgehaeuse_mit_Winkelsteckern

Abmessungen Gehäuse mit Einbausatz 19 Zoll:
Etl-Prueftechnik_ATS400_Langgehaeuse_Einbausatz_19-Zoll_mit_Winkelsteckern

Abmessungen Gehäuse mit Einbausatz 19 Zoll und Winkelsteckern:
Etl-Prueftechnik_ATS400_Langgehaeuse_Einbausatz_19-Zoll_mit_Winkelsteckern


Allgemeine Gerätedaten:

Eingangsspannung:
230 V, 50 Hz / 60 Hz
Netzanschluss:
Schuko-Stecker, Kaltgeräte-Steckverbinder C14, Einbau vertikal, 10 A, mit Sicherung
Toleranz Eingangsspannung:
+/- 10 %
Stromaufnahme:
max. 10 A
Sicherung:
10 A, T, 5 x 20 mm, 250 V
Anzeige:
X2-Variante: kein Display, Fernsteuervariante
X4-Variante: TFT Farbdisplay 5,7“ mit Touch
X5-Variante: TFT Farbdisplay 10,4“ mit Touch
X6-Variante: kein Display, externer Bildschirm erforderlich
X8-Variante: TFT Farbdisplay 10,4“ mit Touch
Betriebssystem Bedienoberfläche:
X2-Variante: Reine Fernsteuervariante
X4-Variante: WIN CE ®
X5-Variante: WIN CE ®
X6-Variante: WINDOWS ®
X8-Variante: WINDOWS ®
Speicherung von Prüfplänen und Ergebnissen:
X2-Variante: Speicherung durch übergeordnte Steuerung
X4-Variante: Wahlweise lokal auf SD-CARD, optional USB oder LAN
X5-Variante: Wahlweise lokal auf SD-CARD, USB oder LAN
X6-Variante: Wahlweise lokal auf Festplatte, USB oder LAN
X8-Variante: Wahlweise lokal auf Festplatte, USB oder LAN
Einstellung der Prüfparameter:
manuell im Einzelprüfmenü oder über Prüfplan (Bedienoberfläche DataView) oder vollautomatisch über Schnittstelle (ASCII, DLL, .NET)
Fehlersignalisierung:
akustisch, optisch und über Schnittstelle
Grundausstattung bei Lieferung:
Bedienungsanleitung, Netzkabel, Sicherheitskreisstecker
Kalibrierung:
Werkskalibrierung inkl. Kalibrierschein
DAkkS-Kalibrierung optional erhältlich
Gehäuse:
Metallgehäuse, RAL 7035
Gewicht:
abhängig von den Modulen, die verbaut sind, von 25 bis 35 kg

Umgebungsbedingungen:

Gehäuse:
IP20
Luftfeuchte:
max. 80 %, nicht kondensierend
Zulässiger Temperaturbereich:
+ 5 bis + 40 °C
Max. Höhe über Meeresspiegel:
2 000 m
Kühlung:
aktive Kühlung

Elektrische Sicherheit und Normen:

EN 61010-1:
Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte
EN 61326-1:
elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen
EN 61000-3-3 / EN 61000-3-2:
Elektromagnetische Verträglichkeit (EMV)
EN 50191:
Errichten und Betreiben elektrischer Prüfanlagen
EN 60598-1:
Leuchten / Teil 1: Allgemeine Anforderungen und Prüfungen
Verschmutzungsgrad:
2
Schutzklasse:
1

Erweitertes Geräte-Setup:

Benutzerverwaltung:
individuell konfigurierbar
Signal-Konfigurator:
individuelle Konfiguration der digitalen Ergebnisausgänge
Dateimanager für Prüfpläne und Ergbnisse:
individuelle Einstellung von Speicheroptionen, Ablageort, Namensgebung des Ergebnisfiles und automatisierte Anlage von Ergebnisverzeichnissen
Buzzer-Optionen:
individuelle Konfiguration der akustischen Signale
Grundeinstellungen des Prüfsystems:
Sprachauswahl, Gerätename, Schnittstellenkonfiguration
Start der Bedienoberfläche:
individuelle Einstellung des gewünschten Startmenüs (z.B. Start direkt im Prüfauswahlmenü über Barcode)
Prüfprogrammauswahl:
manuell über Auswahlfenster, prozesssicher über Barcode- oder Tastatur, über digitale Schnittstelle oder durch Auslesen eines Übergabefiles
Manager für Dummyprüfung:
Dummyprüfung wird gemäß Konfiguration automatisch angefordert (z.B. bei Programmstart, bei Benutzerwechsel, über digitale Schnittstelle, nach einer bestimmten Anzahl von Prüfobjekten, zu einer bestimmten Uhrzeit oder nach einem Zeitintervall)
Verriegelungsoptionen für Prüfkäfig:
individuelle Einstellung der Verriegelungsoptionen (während der Prüfung, bei Gut, bei Schlecht, …)

Startoptionen für die Prüfung:

Start- und Stoppsignal durch Prüfpistole *:
Spezielle Startautomatik in 4-Leiter-Technik. Der Start der Prüfung (Einschalten der Prüfspannung) erfolgt erst, wenn beide Prüfpistolen sicher kontaktiert sind (abh. von den Prüfarten)
Start über Sicherheitskreis:
Start der Prüfung erfolgt durch das Schließen des Prüfkäfigs
Starttaster am Gerät:
Start der Prüfung erfolgt durch Taste an der Gerätefront
Start über Kontaktierungsüberwachung *:
Start erfolgt nur, wenn die Kontaktierung erfolgt ist (Source und Sense verbunden) und kein Kabelbruch vorliegt – permanete Überwachung
Start über serielle Schnittstelle:
Start erfolgt durch übergeordnete Steuerung (SPS oder PC)
Start über digitale Schnittstelle:
Start über digitales IO wie z. B. SPS, Fußschalter, Taster, etc. ...
Startoptionen:
individuelle Einstellung der Startmodi


(*) patentiert:
Die ETL Kontaktierungsüberwachung (KÜ) ist ein patentiertes Verfahren:

Deutsche Patente:       100 11 466.0 und 100 11 345.1
Europäische Patente:    01 105 568.8 und 01 105 567.0

Schnittstellen:

ETL-Interface / Digital-IO:
Start, Stopp, Ergebnis GUT, Ergebnis FEHLER und Prüfung läuft, uvm. (alle digitalen Ausgänge sind mit verschleißfreien Halbleiterbausteinen ausgeführt)
RS232 / LAN PC-Schnittstelle*:
Fernsteuerschnittstelle für kundeneigene Applikationen oder für Datenmanagement-Paket ETL DataView
CAN Interface:
zur Erweiterung des Prüfsystems für ergänzende Features und weitere ext. Ausbaustufen
LAN Schnittstelle*:
zum Anschluss an das kundeneigene Netzwerk, z.B. zur Ablage der Prüfergebnisse, abhängig von der Bedienvariante
USB Anschluss*:
zum Anschluss weiterer Speichermedien sowie Tastatur und Maus, abhängig von der Bedienvariante
VGA-Anschluss*:
zum Anschluss eines externen Bildschirms, nur X6- und X8-Variante
* Die verbauten Schnittstellen sind abhängig von der Bedienvariante, siehe Schaubild "Bedienvarianten und Schnittstellen"

Anschlüsse - Sicherheitskomponenten:

Signalleuchten:
Anschluss einer Signalleuchtenkombination (grün/rot) gemäß EN 50191
Sicherheitskreis:
Durch entsprechende Verdrahtung lassen sich kundenseitig 3 verschiedene, normgerechte Sicherheitskreise realisieren:
- Prüfen mit Prüfpistolen
- Prüfen mit Sicherheitsprüfkäfig / Zweihandbedienung
- Prüfen in einer Automatisierungslösung / Fertigungsstraße
USER-Interface / Digital-IO, optional:
digitales Interface für frei progammierbare Ein- und Ausgänge (alle digitalen Ausgänge sind mit verschleißfreien Halbleiterbausteinen ausgeführt)
Analog-IO, optional:
4 analoge Inputs zum Erfassen von analogen Signalen (0 - 10 V DC)
2 analoge Outputs (D/A), z.B. für Ergebnismonitoring
Frequenz-IO, optional:
4 Frequenzeingänge zum Erfassen von Drehzahlen und deren Drehrichtung

Geräteanschlüsse - zur Kontaktierung des Prüfobjekts (CCG):

2-polige HV-Buchse:
HV1 / L1 / R1.1
DUT*: Anschluss L1 / L2
2-polige HV-Buchse: HV2 / PEX DUT*: Anschluss PE - Netzanschluss
7-polige PE-Buchse:
TEST PROBE / PEP7
DUT*: Anschluss PE - Gehäuse
  * Device Under Test
etl-prueftechnik_automatisches_testsystem_ats400_rw_ccg

Zubehörsets - Manuelle Prüfplätze - Serie 400 CCG

Zubehörsets - Automatisierte Prüfplätze - Serie 400 CCG

Anschluss Prüfobjekt CCG

Sicherheitszubehör Serie 400

PC Programme und Treiber Serie 400

DATENBLATT
