ATS400 UHGIPFA-5030L30L32

  • Vollelektronisches Prüfsystem für Produktion und Labor
  • Menügesteuerte Prüfabläufe: Manuell oder vollautomatisch
  • 5 verschiedene Bedienvarianten frei wählbar
  • LAN, USB, RS232, CAN, VGA, DIGITAL-IN/OUT, Analog-IN/OUT,PROFINET RT, Frequenz-IO (abh. von der Bedienvariante)
  • Prüfaufgabe frei programmierbar: Parameter, Grenzwerte, Startoptionen, Bedienerhinweise, Ablaufoptionen, …
  • Fernsteuerbar (Windows DLL, ASCII, .NET Framework Assembly, LabVIEW via .NET Framework Assembly, DataView, Digital-IO)
  • Erweiterungsmodule wie Matrix, AC- und DC-Quellen, heiße HV, Kontaktierungen, …
  • CE konform, normgerechte Sicherheitstechnik wie in EN 50191 gefordert, einziges System mit TÜV zertifiziertem Sicherheitskreis bis PLe

ATS400 UHGIPFA-5030L30L32

Automatisches Testsystem ATS400
Mehr Informationen
Artikel-Nummer 212313
HV AC - Hochspannungsprüfung 100,0 - 5000 V AC, 0,01 - 100,00 mA (opt. ab 1 nA), potenzialfrei, Rampe, Entladungsüberwachung, Kontaktüberwachung
HV DC - Hochspannungsprüfung 50,0 - 3000 V DC, 0,01 - 2,00 mA, strombegrenzt, potenzialfrei, aktive Entladung, Rampe, Entladungsüberwachung, Kontaktüberwachung
ISO - Isolationsprüfung 50,0 - 3000 V DC, 500,0 kΩ - 1000 MΩ (opt. 5 GΩ), strombegrenzt gem. EN 50191, einseitig geerdet, aktive Entladung, Rampe, Entladungsüberwachung, Kontaktüberwachung
PE - Schutzleiterprüfung 2,0 - 32,0 A AC/DC (opt. bis 40 A), 1 - 500 mΩ
FCT Netz - Funktionsmessung Netzspannung, 10,00 A (opt. 16,00 A)
FCT variabel - Funktionsprüfung 1,0 - 270,0 V AC, 45- 65 Hz, 500 VA, elektronische Quelle
AI - Ableitstromprüfung 0,1 µA - 30,00 mA, 0 - 1 MHz, EN 60601-1 (Medizin), EN 60990-1 (Industrie), opt. weitere Normen

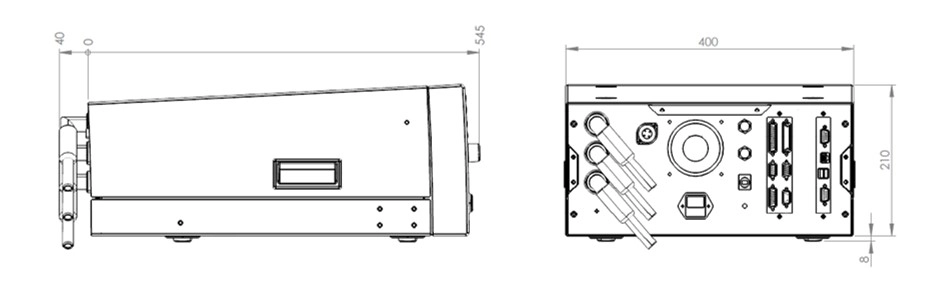

Aussenabmessungen (BxHxT) Langgehäuse: 400 x 210 x 525 mm
Kontaktierungsoptionen CCCG
VERGLEICHEN

Hochspannungsprüfung HV-AC 5 000 V AC - 100 mA:

Prüfspannung:

Einstellbereich:
100 - 5 000 V AC
Auflösung, Digit:
10 V
Messunsicherheit, Genauigkeit:
1 % vom Messwert +/- 2 Digits
Frequenz der Spannung:
45,0 - 65,0 Hz, Schrittweite 0,1 Hz
Kurvenform:
sinusförmig gemäß EN 61180, elektronisch erzeugt
Spannungsstabilität:
Ausgangsspannung geregelt, PI-Regler
Leistung, Spannungsführung:
> 500 VA, inkl. aktiver Entladung
Einschalten Prüfspannung:
Ein- und Ausschalten der Prüfspannung erfolgt im Nulldurchgang
Rampenfunktion:
frei programmierbar von 0,2 s bis 6 000 s, inkl. Startspannung


Prüfstrom:

Einstellbereich Grenzwert:
0,1 - 100,0 mA
Einstellbereich Minimalstrom:
0,0 - 100,0 mA
Auflösung, Digit:
0,1 mA
Messunsicherheit:
1 % vom Messwert +/- 3 Digits
Kurzschlussstrom:
> 200 mA


Prüfzeit:

Einstellbereich Prüfzeit:
0,5 s - 6 000 s, längere Prüfzeit als Option möglich
Einstellbereich Rampenzeit
0,2 s - 6 000 s
Auflösung:
0,1 s
Messunsicherheit:
+/-10 ms
Start der Prüfzeit:
Start der Prüfzeit erfolgt erst nach vollständigem Erreichen der Prüfspannung


Sonstiges:

Fehlererkennung:
über Limit Detection, Peak Detection und Arc Detection
Messung von Strom und Spannung:
direkt auf der Hochspannungsseite
Kontaktierungsüberwachung *:
Überwachung der Kontaktgabe zum Prüfobjekt bei geeigneter Kontaktierungsvorrichtung (4-polig)
Leiterbruchüberwachung *:
Überwachung der Prüfleitungen auf Leiterbruch
Startautomatik Prüfpistolen *:
das Startsignal wird durch Andrücken der Prüfpistolen ausgelöst
Erdbezug:
Potentialfrei, für Betrieb mit Prüfpistolen geeignet, gemäß EN 50191
* Patente: DE: 100 11 466.0 und 100 11 345.1, EU: 01 105 568.8 und 01 105 567.0

Hochspannungsprüfung HV-DC 3 000 V DC - 2 mA, sicherheitsstrombegrenzt

Prüfspannung:

Einstellbereich:
100 - 3 000 V DC
Auflösung, Digit:
1 V
Messunsicherheit, Genauigkeit:
1 % vom Messwert +/- 5 Digits
Gleichspannung:
elektronisch erzeugt
Spannungsstabilität:
Ausgangsspannung elektronisch geregelt, PI-Regler
Spannungsführung:
vollelektronisch, inkl. aktiver Entladung und Entladungsüberwachung
Rampenfunktion:
frei programmierbar von 0,2 s bis 6 000 s, inkl. Startspannung


Prüfstrom:

Einstellbereich Grenzwert:
0,01 – 2,00 mA
Einstellbereich Minimalstrom:
0,0 – 2,00 mA
Auflösung, Digit:
0,01 mA
Messunsicherheit:
1 % vom Messwert +/- 3 Digits
Strombegrenzung:
CE konform, gemäß EN 50 191, < 12 mA


Prüfzeit:

Einstellbereich Prüfzeit:
0,5 s – 6 000 s, längere Prüfzeit als Option möglich
Einstellbereich Rampenzeit
0,2 s – 6 000 s
Auflösung:
0,1 s
Messunsicherheit:
+/-10 ms
Start der Prüfzeit:
Start der Prüfzeit erfolgt erst nach vollständigem Erreichen der Prüfspannung


Sonstiges:

Fehlererkennung:
über Limit Detection, Peak Detection und Arc Detection
Messung von Strom und Spannung:
direkt auf der Hochspannungsseite
Kontaktierungsüberwachung:
optional erhältlich
Leiterbruchüberwachung:
optional erhältlich
Startautomatik Prüfpistolen:
optional erhältlich
Erdbezug:
einseitig geerdet

Isolationsprüfung ISO-DC 3 000 V DC - 400 MOhm, sicherheitsstrombegrenzt

Prüfspannung:

Einstellbereich:
50 - 3 000 V DC
Auflösung, Digit:
1 V
Messunsicherheit, Genauigkeit:
1 % vom Messwert +/- 5 Digits
Gleichspannung:
elektronisch erzeugt
Spannungsstabilität:
Ausgangsspannung elektronisch geregelt, PI-Regler
Spannungsführung:
vollelektronisch, inkl. aktiver Entladung und Entladungsüberwachung
Rampenfunktion:
frei programmierbar von 0,2 s bis 6 000 s, inkl. Startspannung


Widerstand:

Einstellbereich:
0,50 - 400 MΩ
Messbereich 1:
0,50 - 1,99 MΩ (minimal 350 V)
Auflösung, Digit:
0,01 MΩ
Messunsicherheit, Genauigkeit:
1 % vom Messwert +/- 3 Digits
Messbereich 2:
2,0 - 99,9 MΩ
Auflösung, Digit:
0,1 MΩ
Messunsicherheit, Genauigkeit:
2 % vom Messwert +/- 3 Digits
Messbereich 3:
100 - 400 MΩ
Auflösung, Digit:
1 MΩ
Messunsicherheit, Genauigkeit:
4 % vom Messwert +/- 3 Digits


Prüfzeit:

Einstellbereich Prüfzeit:
0,5 s - 6 000 s, längere Prüfzeit als Option möglich
Einstellbereich Rampenzeit
0,2 s - 6 000 s
Auflösung:
0,1 s
Messunsicherheit:
+/-10 ms
Start der Prüfzeit:
Start der Prüfzeit erfolgt erst nach vollständigem Erreichen der Prüfspannung


Sonstiges:

Kontaktierungsüberwachung:
optional erhältlich
Leiterbruchüberwachung:
optional erhältlich
Startautomatik Prüfpistolen:
optional erhältlich
Erdbezug:
einseitig geerdet
Strombegrenzung:
CE konform, gemäß EN 50191, < 12 mA

Schutzleiterprüfung PE-AC/DC 32 A - 500 mOhm

Widerstand:

Einstellbereich:
1 - 500 mΩ
Auflösung, Digit:
1 mΩ
Messunsicherheit, Genauigkeit:
1 % vom Messwert +/- 3 Digits


Prüfstrom:

Einstellbereich:
2,0 - 32,0 A AC/DC (opt. bis 40 A)
Auflösung, Digit:
0,1 A
Messunsicherheit, Genauigkeit:
1 % vom Messwert +/- 3 Digits
Kurvenform:
sinusförmig, vollelektronisch erzeugt und geregelt


Prüfspannung:

Leerlaufspannung:
6 - 12 V
Auflösung, Digit:
10 mV
Messunsicherheit:
1 % vom Messwert +/- 3 Digits
Auflösung, Einstellung:
1 V


Prüfzeit:

Einstellbereich Prüfzeit:
0,5 s - 6 000 s, längere Prüfzeit als Option möglich
Auflösung:
0,1 s
Messunsicherheit:
+/-10 ms
Start der Prüfzeit:
Start der Prüfzeit erfolgt erst nach vollständigem Erreichen der Prüfspannung


Sonstiges:

4-Leiter Messtechnik:
Prüfung mit getrenntem Strom- und Messpfad
Überwachung des Prüfstroms:
Überwachung auf Minimalstrom
Prüfspitze mit Starttaste:
Taste für Start der Messung (Prüfstrom wird erst nach Kontaktierung eingeschaltet)
Prüfspitze mit Ergebnisanzeige:
Ergebnisanzeige des Prüfergebnisses über Multi-Colour-LED (rot/grün)

Strommessung 0,01 - 10,00 A, FCTM M 10 A, 1-phasig

Prüfspannung:

Messbereich:
1,0 - 270,0 V AC
Auflösung, Digit:
0,1 V
Messunsicherheit, Genauigkeit:
1 % vom Messwert +/- 2 Digits
Frequenz der Spannung:
45,0 - 65,0 Hz, sinusförmig


Prüfstrom:

Messbereich:
0,01 - 10,00 A
Einstellbereich Grenzwerte:
0,00 - 10,00 A
Auflösung, Digit:
0,01 A
Messunsicherheit:
1 % vom Messwert +/- 3 Digits


Prüfzeit:

Einstellbereich Prüfzeit:
0,5 s - 6 000 s, längere Prüfzeit als Option möglich
Auflösung:
0,1 s
Messunsicherheit:
+/-10 ms
Start der Prüfzeit:
Start der Prüfzeit erfolgt erst nach vollständigem Erreichen der Prüfspannung


Sonstiges:

Fehlererkennung:
über Grenzwerte, die Auswertung auf die Verletzung der Grenzwerte beginnt erst nach dem Startszenario
Startszenarien:
Vorhandene Startszenarien:
- Nach Verzögerung
- Nach Überschreiten des unteren Grenzwerts, mit Zeitüberwachung
- Nach Verzögerung und Überschreiten des unteren Grenzwerts, mit Zeitüberwachung
- Nach Unterschreiten des Gradienten, mit Zeitüberwachung
- Nach Unterschreiten des oberen Grenzwerts, mit Zeitüberwachung
- Nach Verzögerung und Unterschreiten des oberen Grenzwerts mit Zeitüberwachung
Messung von 3 Versorgungsmöglichkeiten:
Versorgungsquelle je nach Variante wählbar:
- Versorgung intern aus elektronischer Quelle
- Versorgung intern mit Netzspannung
- Versorgung über externe Versorgung

AC - Versorgungsmodul EX - 0 - 270 V - 500 VA

Versorgungsspannung

Einstellbereich:
10,0 - 270,0 V AC
Auflösung, Digit:
0,1 V
Einstellungssicherheit, Genauigkeit:
1 % vom Einstellwert +/- 2 Digits
Kurvenform:
Sinusförmig
Netz:
1-phasig
Frequenz

Einstellbereich:
45,0 - 65,0 Hz
Auflösung, Digit:
0,1 Hz
Strom

Max. Strom:
2 A, kurzfristig 2,5 A, max. 500 VA
Sonstiges

Quelle:
Elektronische Quelle
Sicherung:
abgesichert mit Sicherung 10 A, kurzschlussfest
Kurschlussprüfung:
die Prüfung erfolgt aus einer elektronischen Quelle mit 60 V AC
Sicherheit:
hardwaremäßiger Sicherheitskreis vorhanden
Erdbezug:
potentialfrei über Trenntrafo, nicht potentialfrei in Verbindung mit einem Ableitstromprüfmodul

Ableitstrom-Messmodul EN 60601 - Medizin

Messanordnung und Frequenzgang:

Messanordnung und Frequenzgang gemäß

DIN EN 60601-1:2013-12, Bild 12
UL 60601-1:2003-04, Figure 15

Induktionsarme Bauelemente
Impedanz ≥ 1 MOhm und Kapazität ≤ 150pF
etl-prueftechnik_AI-Modul-EN60601-Medizin_Messbild12

Enthaltene Messkreise:

Messkreis für ERDABLEITSTROM von Geräten der SCHUTZKLASSE I mit oder ohne Anwendungsteil gemäß

DIN EN 60601-1:2013-12, Bild 13
UL 60601-1:2013-04, Figure 16

S1: Einpoliger Schalter, der die Unterbrechung des Außenleiters simuliert (Erster Fehler / SFC)
S5: Kommutatorschalter zum Umpolen der Netzspannung

Ohne Schalter S10 und S12
etl-prueftechnik_AI-Modul-EN60601-Medizin_Messbild13

Messkreis für BERÜHRUNGSSTROM gemäß

DIN EN 60601-1:2013-12, Bild 14
UL 60601-1:2013-04, Figure 18

S1: Einpoliger Schalter, der die Unterbrechung des Außenleiters simuliert (Erster Fehler / SFC)
S5: Kommutatorschalter zum Umpolen der Netzspannung

Ohne Schalter S10 und S12

Ohne Anschluss für:
"SIGNALEINGANGSTEIL / SIGNALAUSGANGSTEIL"
"PATIENTENANSCHLÜSSE"
"Messanordnung Gehäuse zu Gehäuse"
etl-prueftechnik_AI-Modul-EN60601-Medizin_Messbild14



Messkreis für PATIENTENABLEITSTROM vom PATIENTENANSCHLUSS zur ERDE gemäß

DIN EN 60601-1:2013-12, Bild 15
UL 60601-1:2013-04, Figure 20

S1: Einpoliger Schalter, der die Unterbrechung des Außenleiters simuliert (Erster Fehler / SFC)
S5: Kommutatorschalter zum Umpolen der Netzspannung

Ohne Schalter S10, S13 und S15
Ohne Anschluss für:
"PATIENTENANSCHLÜSSE"
etl-prueftechnik_AI-Modul-EN60601-Medizin_Messbild15

Besonderheiten:

Steuerung:
Die enthaltenen Schalter und Messanordnungen können menügesteuert im Prüfplan programmiert werden. So kann in jedem Prüfschritt die gewünschte Kombination der Schalter und Messanordnungen eingestellt werden. Die gleichen Funktionen lassen sich auch bei einer Fernsteuerung des Prüfgeräts über Treiber konfigurieren
Abhängigkeit:
Das AI Modul BASIC EN 60601-Medizin muss mit folgendem Modul zusammen bestellt werden:

AI-Modul BASIC Spannungsmessgerät (Artikelnummer: 208849)

Ableitstrom-Messmodul EN 60990 - Industrie

Enthaltene Messkreise:

Messstromkreis für unbewerteten Berührungsstrom gemäß

DIN EN 60990:2015-05, Bild 3

Messanordnung für Verbrennungen verursachenden Strom mit hohen Frequenzen gemäß

DIN EN 61010-1:2011-07, Bild A.3
DIN EN 61010-31:2008-08, Bild A.3
etl-prueftechnik_AI-Modul-EN60990-Industrie_Messbild3

Messstromkreis, Berührungsstrom bewertet für Spürbarkeit oder Schreckreaktion gemäß

DIN EN 60990:2015-05, Bild 4
DIN EN 60598-1:2015-10 Bild G.2
DIN EN 60950-1:2014-08, Bild D.1
DIN EN 60745-1:2010-01, Bild 10
DIN EN 60065:2015-11, Bild D.1
DIN EN 61800-5-1:2008-04, Kapitel 5.2.3.5
UL 197:2010-03, Figure 46.2
UL 60335-1:2011-10, Figure DVE 1.6.1

Messanordnung für Wechselstrom mit Frequenzen bis 1 MH und für Gleichstrom gemäß

DIN EN 61010-1:2011-07, Bild A.1
DIN EN 61010-31:2008-08, Bild A.1


etl-prueftechnik_AI-Modul-EN60990-Industrie_Messbild4



Messstromkreis, Berührungsstrom, bewertet für Loslassen

DIN EN 60990:2015-05, Bild 5
DIN EN 60598-1:2015-10, Bild G.3


etl-prueftechnik_AI-Modul-EN60990-Industrie_Messbild5

Enthaltene Prüfanordnungen:

Prüfanordnung für Einphasen-Betriebsmittel an einem TN- oder TT-System in Sternanordnung gemäß

DIN EN 60990:2015-05, Bild 6
DIN EN 60598-1:2015-10, Bild G.1

Schalter n / e: Einpoliger Schalter zur Unterbrechung des Neutralleiters/ Schutzleiters (Erster Fehler / SFC)

Schalter p: Schalter zum Umpolen der Netzspannung
etl-prueftechnik_AI-Modul-EN60990-Industrie_Messbild6

Schaltbild für die Messung des Ableitstroms bei Betriebstemperatur für den einphasigen Anschluss von Geräten der Schutzklasse II gemäß

DIN EN 60335-1:2012-10, Bild 1
etl-prueftechnik_AI-Modul-EN60335-Industrie_Messbild1

Schaltbild für die Messung des Ableitstroms bei Betriebstemperatur für den einphasigen Anschluss von Geräten, die nicht nach Schutzklasse II gebaut sind gemäß

DIN EN 60335-1:2012-10, Bild 2
etl-prueftechnik_AI-Modul-EN60335-Industrie_Messbild2

Schutzleitermessung; Direktes Messverfahren gemäß

DIN VDE 0701-0702:2008-06, Bild C.3a
DIN VDE 0701-0702:2008-06, Bild C.4b
DIN VDE 0701-0702:2008-06, Bild C.4c
DIN VDE 0701-0702:2008-06, Bild C.4d

Besonderheiten:

Steuerung:
Die enthaltenen Schalter und Messanordnungen können menügesteuert im Prüfplan programmiert werden. So kann in jedem Prüfschritt die gewünschte Kombination der Schalter und Messanordnungen eingestellt werden. Die gleichen Funktionen lassen sich auch bei einer Fernsteuerung des Prüfgeräts über Treiber konfigurieren
Abhängigkeit:
Das AI Modul BASIC EN 60990-Industrie muss mit folgendem Modul zusammen bestellt werden:

AI-Modul BASIC Spannungsmessgerät (Artikelnummer: 208849)

Spannungsmessmodul - 1 MHz

Spannungsmessung

Messwerte:
RMS (AC+ DC), DC, AC, MIN, MAX
Maximale Eingangsspannung:
1,5 V - 80 V (peak)
Messbereich 1:
0 mVrms - 400 mVrms
Auflösung:
10 mVrms
Messbereich 2:
400 mVrms - 40 Vrms
Auflösung:
10 mVrms
Messbereichswahl:
automatisch
Eingangswiderstand:
10 MΩ ± 1 % unsymmetrischer Eingang
Eingangskapazität:
< 100 pF (einschließlich interne Verkabelung)
Messmethode

Model:
Messung des Spannungsabfalls am Messmodell
AD Konverter
16 Bit / 2,5 MSPS Delta Sigma
Berechnung
Berechnung der RMS, DC, AC, MIN, MAX Werte im DSP
Skalierung
Umrechnung der Messspannung in Eingangsstrom
Strommessung *

Messmodi:
AC, DC, RMS (AC+DC), Peak
Messbereich 1:
1 µA – 400 µA
Auflösung:
0,1 µA
Messbereich 2:
0,1 µA – 40 mA
Auflösung:
0,01 mA
Basisgenauigkeit bei 50 Hz:
± 3 % vom Messwert
Basisgenauigkeit bei 50 Hz - 100 kHz:
± 3 % vom Messwert
Basisgenauigkeit bei 100 kHz - 1 MHz:
± 3 % vom Messwert **
* Berechneter Wert wenn die Spannung an beiden Enden eines Netzwerks bestehend aus einem nicht induktiven Widerstand von genau 1 kOhm gemessen wird.
** Messungen unter optimierten Bedingungen im Kalibrierraum durchgeführt. Die tatsächliche Testumgebung ist für eine hochwertige Messung von entscheidender Bedeutung, besonders bei hohen Frequenzen (z.B. elektromagnetische Verträglichkeit und kapazitive Kopplung)
Prüfverfahren

Prüfverfahren A:
„Prüfobjekt am Netz" (bei entsprechender Versorgung)
Prüfverfahren B:
"Prüfobjekt nicht in Funktion, L/N auf gleichem Potenzial
Besonderheiten

Das AI-Modul Basic Spannungsmessgerät muss mit einem der folgenden BASIC Modulen bestellt werden:
AI-Modul BASIC EN 60601-Medizin (Artikelnummer: 208848), AI-Modul BASIC EN 60990-Industrie (Artikelnummer: 208843)
Das AI-Modul BASIC Spannungsmessgerät muss mit einem passenden Versorgungsmodul (FCT-Modul) bestellt werden:
Versorgung mit Netz, Versorgung mit extern eingespeister Quelle Versorgung mit interner variabler Quelle

Langgehäuse:

Abmessungen Gehäuse:
Etl-Prueftechnik_ATS400_Langgehaeuse

Abmessungen Gehäuse mit Winkelsteckern:
Etl-Prueftechnik_ATS400_Langgehaeuse_mit_Winkelsteckern

Abmessungen Gehäuse mit Einbausatz 19 Zoll:
Etl-Prueftechnik_ATS400_Langgehaeuse_Einbausatz_19-Zoll_mit_Winkelsteckern

Abmessungen Gehäuse mit Einbausatz 19 Zoll und Winkelsteckern:
Etl-Prueftechnik_ATS400_Langgehaeuse_Einbausatz_19-Zoll_mit_Winkelsteckern


Allgemeine Gerätedaten:

Eingangsspannung:
230 V, 50 Hz / 60 Hz
Netzanschluss:
Schuko-Stecker, Kaltgeräte-Steckverbinder C14, Einbau vertikal, 10 A, mit Sicherung
Toleranz Eingangsspannung:
+/- 10 %
Stromaufnahme:
max. 10 A
Sicherung:
10 A, T, 5 x 20 mm, 250 V
Anzeige:
X2-Variante: kein Display, Fernsteuervariante
X4-Variante: TFT Farbdisplay 5,7“ mit Touch
X5-Variante: TFT Farbdisplay 10,4“ mit Touch
X6-Variante: kein Display, externer Bildschirm erforderlich
X8-Variante: TFT Farbdisplay 10,4“ mit Touch
Betriebssystem Bedienoberfläche:
X2-Variante: Reine Fernsteuervariante
X4-Variante: WIN CE ®
X5-Variante: WIN CE ®
X6-Variante: WINDOWS ®
X8-Variante: WINDOWS ®
Speicherung von Prüfplänen und Ergebnissen:
X2-Variante: Speicherung durch übergeordnte Steuerung
X4-Variante: Wahlweise lokal auf SD-CARD, optional USB oder LAN
X5-Variante: Wahlweise lokal auf SD-CARD, USB oder LAN
X6-Variante: Wahlweise lokal auf Festplatte, USB oder LAN
X8-Variante: Wahlweise lokal auf Festplatte, USB oder LAN
Einstellung der Prüfparameter:
manuell im Einzelprüfmenü oder über Prüfplan (Bedienoberfläche DataView) oder vollautomatisch über Schnittstelle (ASCII, DLL, .NET)
Fehlersignalisierung:
akustisch, optisch und über Schnittstelle
Grundausstattung bei Lieferung:
Bedienungsanleitung, Netzkabel, Sicherheitskreisstecker
Kalibrierung:
Werkskalibrierung inkl. Kalibrierschein
DAkkS-Kalibrierung optional erhältlich
Gehäuse:
Metallgehäuse, RAL 7035
Gewicht:
abhängig von den Modulen, die verbaut sind, von 25 bis 35 kg

Umgebungsbedingungen:

Gehäuse:
IP20
Luftfeuchte:
max. 80 %, nicht kondensierend
Zulässiger Temperaturbereich:
+ 5 bis + 40 °C
Max. Höhe über Meeresspiegel:
2 000 m
Kühlung:
aktive Kühlung

Elektrische Sicherheit und Normen:

EN 61010-1:
Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte
EN 61326-1:
elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen
EN 61000-3-3 / EN 61000-3-2:
Elektromagnetische Verträglichkeit (EMV)
EN 50191:
Errichten und Betreiben elektrischer Prüfanlagen
EN 60598-1:
Leuchten / Teil 1: Allgemeine Anforderungen und Prüfungen
Verschmutzungsgrad:
2
Schutzklasse:
1

Erweitertes Geräte-Setup:

Benutzerverwaltung:
individuell konfigurierbar
Signal-Konfigurator:
individuelle Konfiguration der digitalen Ergebnisausgänge
Dateimanager für Prüfpläne und Ergbnisse:
individuelle Einstellung von Speicheroptionen, Ablageort, Namensgebung des Ergebnisfiles und automatisierte Anlage von Ergebnisverzeichnissen
Buzzer-Optionen:
individuelle Konfiguration der akustischen Signale
Grundeinstellungen des Prüfsystems:
Sprachauswahl, Gerätename, Schnittstellenkonfiguration
Start der Bedienoberfläche:
individuelle Einstellung des gewünschten Startmenüs (z.B. Start direkt im Prüfauswahlmenü über Barcode)
Prüfprogrammauswahl:
manuell über Auswahlfenster, prozesssicher über Barcode- oder Tastatur, über digitale Schnittstelle oder durch Auslesen eines Übergabefiles
Manager für Dummyprüfung:
Dummyprüfung wird gemäß Konfiguration automatisch angefordert (z.B. bei Programmstart, bei Benutzerwechsel, über digitale Schnittstelle, nach einer bestimmten Anzahl von Prüfobjekten, zu einer bestimmten Uhrzeit oder nach einem Zeitintervall)
Verriegelungsoptionen für Prüfkäfig:
individuelle Einstellung der Verriegelungsoptionen (während der Prüfung, bei Gut, bei Schlecht, …)

Startoptionen für die Prüfung:

Start- und Stoppsignal durch Prüfpistole *:
Spezielle Startautomatik in 4-Leiter-Technik. Der Start der Prüfung (Einschalten der Prüfspannung) erfolgt erst, wenn beide Prüfpistolen sicher kontaktiert sind (abh. von den Prüfarten)
Start über Sicherheitskreis:
Start der Prüfung erfolgt durch das Schließen des Prüfkäfigs
Starttaster am Gerät:
Start der Prüfung erfolgt durch Taste an der Gerätefront
Start über Kontaktierungsüberwachung *:
Start erfolgt nur, wenn die Kontaktierung erfolgt ist (Source und Sense verbunden) und kein Kabelbruch vorliegt – permanete Überwachung
Start über serielle Schnittstelle:
Start erfolgt durch übergeordnete Steuerung (SPS oder PC)
Start über digitale Schnittstelle:
Start über digitales IO wie z. B. SPS, Fußschalter, Taster, etc. ...
Startoptionen:
individuelle Einstellung der Startmodi


(*) patentiert:
Die ETL Kontaktierungsüberwachung (KÜ) ist ein patentiertes Verfahren:

Deutsche Patente:       100 11 466.0 und 100 11 345.1
Europäische Patente:    01 105 568.8 und 01 105 567.0

Schnittstellen:

ETL-Interface / Digital-IO:
Start, Stopp, Ergebnis GUT, Ergebnis FEHLER und Prüfung läuft, uvm. (alle digitalen Ausgänge sind mit verschleißfreien Halbleiterbausteinen ausgeführt)
RS232 / LAN PC-Schnittstelle*:
Fernsteuerschnittstelle für kundeneigene Applikationen oder für Datenmanagement-Paket ETL DataView
CAN Interface:
zur Erweiterung des Prüfsystems für ergänzende Features und weitere ext. Ausbaustufen
LAN Schnittstelle*:
zum Anschluss an das kundeneigene Netzwerk, z.B. zur Ablage der Prüfergebnisse, abhängig von der Bedienvariante
USB Anschluss*:
zum Anschluss weiterer Speichermedien sowie Tastatur und Maus, abhängig von der Bedienvariante
VGA-Anschluss*:
zum Anschluss eines externen Bildschirms, nur X6- und X8-Variante
* Die verbauten Schnittstellen sind abhängig von der Bedienvariante, siehe Schaubild "Bedienvarianten und Schnittstellen"

Anschlüsse - Sicherheitskomponenten:

Signalleuchten:
Anschluss einer Signalleuchtenkombination (grün/rot) gemäß EN 50191
Sicherheitskreis:
Durch entsprechende Verdrahtung lassen sich kundenseitig 3 verschiedene, normgerechte Sicherheitskreise realisieren:
- Prüfen mit Prüfpistolen
- Prüfen mit Sicherheitsprüfkäfig / Zweihandbedienung
- Prüfen in einer Automatisierungslösung / Fertigungsstraße
USER-Interface / Digital-IO, optional:
digitales Interface für frei progammierbare Ein- und Ausgänge (alle digitalen Ausgänge sind mit verschleißfreien Halbleiterbausteinen ausgeführt)
Analog-IO, optional:
4 analoge Inputs zum Erfassen von analogen Signalen (0 - 10 V DC)
2 analoge Outputs (D/A), z.B. für Ergebnismonitoring
Frequenz-IO, optional:
4 Frequenzeingänge zum Erfassen von Drehzahlen und deren Drehrichtung

Geräteanschlüsse - zur Kontaktierung des Prüfobjekts (CCCG):

2-polige HV-Buchse:
HV1 / L1 / R1.1
DUT*: Anschluss L1 / Widerstand
2-polige HV-Buchse:
HV1 / L1 / R1.1
DUT*: Anschluss L2 / Widerstand
2-polige HV-Buchse: HV2 / PEX DUT*: Anschluss PE - Netzanschluss
7-polige PE-Buchse:
TEST PROBE / PEP7
DUT*: Anschluss PE - Gehäuse
  * Device Under Test
etl-prueftechnik_automatisches_testsystem_ats400_rw_cccg

Zubehörsets - Manuelle Prüfplätze - Serie 400 CCCG

Zubehörsets - Automatisierte Prüfplätze - Serie 400 CCCG

Anschluss Prüfobjekt CCCG

Sicherheitszubehör Serie 400

PC Programme und Treiber Serie 400

DATENBLATT
